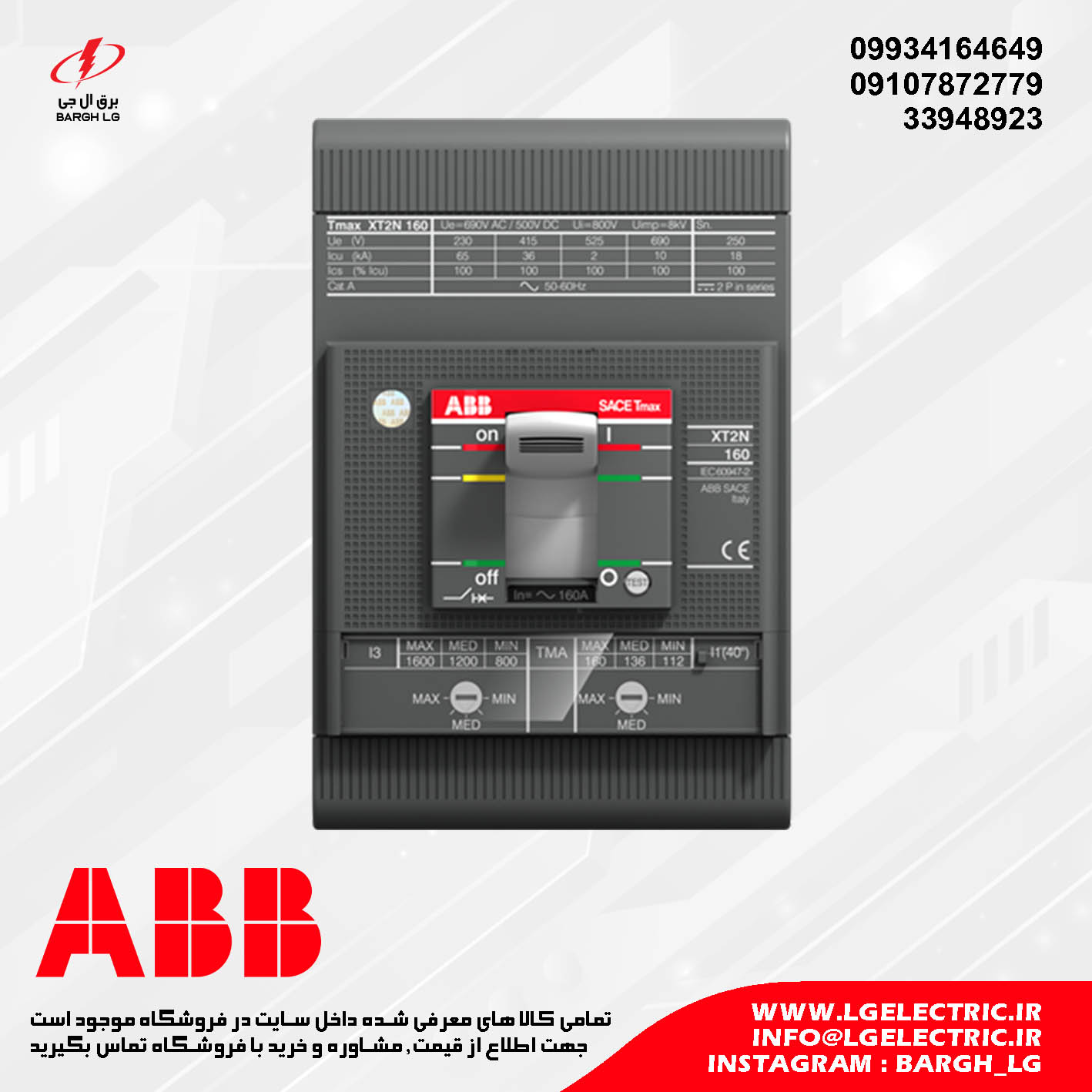

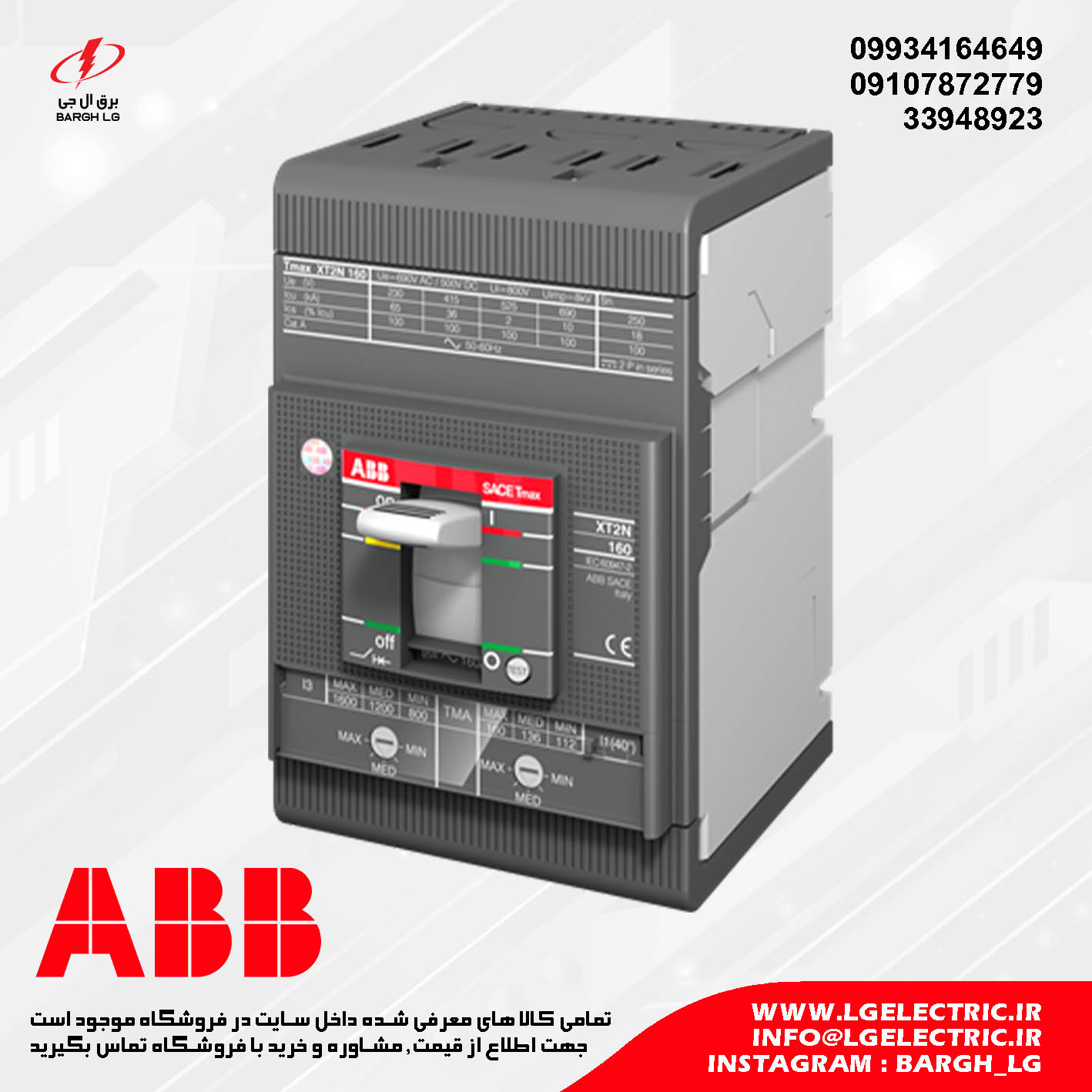

کلید اتوماتیک ABB SACE Tmax XT2
محصولات مرتبط
فروش کلید اتوماتیک ABB XT2
فروشگاه کالای برق ال جی نمایندگی رسمی کلیدهای اتوماتیک کامپکت ABB در ایران بوده و آماده ارائه خدمات مشاوره و فروش کلید اتوماتیک ABB سری SACE Tmax XT مدل XT2 می باشد. جهت مشاوره و خرید کلید اتوماتیک های ABB با مهندسین فروش فروشگاه کالای برق ال جی تماس حاصل نمایید.
ABB یک شرکت سوئیسی بسیار معروف در حوزه تولید محصولات برق صنعتی است. این شرکت به عنوان یکی از بزرگترین تولیدکنندگان محصولات برق در دنیا، برای تولید محصولات با کیفیت بالا و عملکرد قابل اعتماد شناخته شده است.

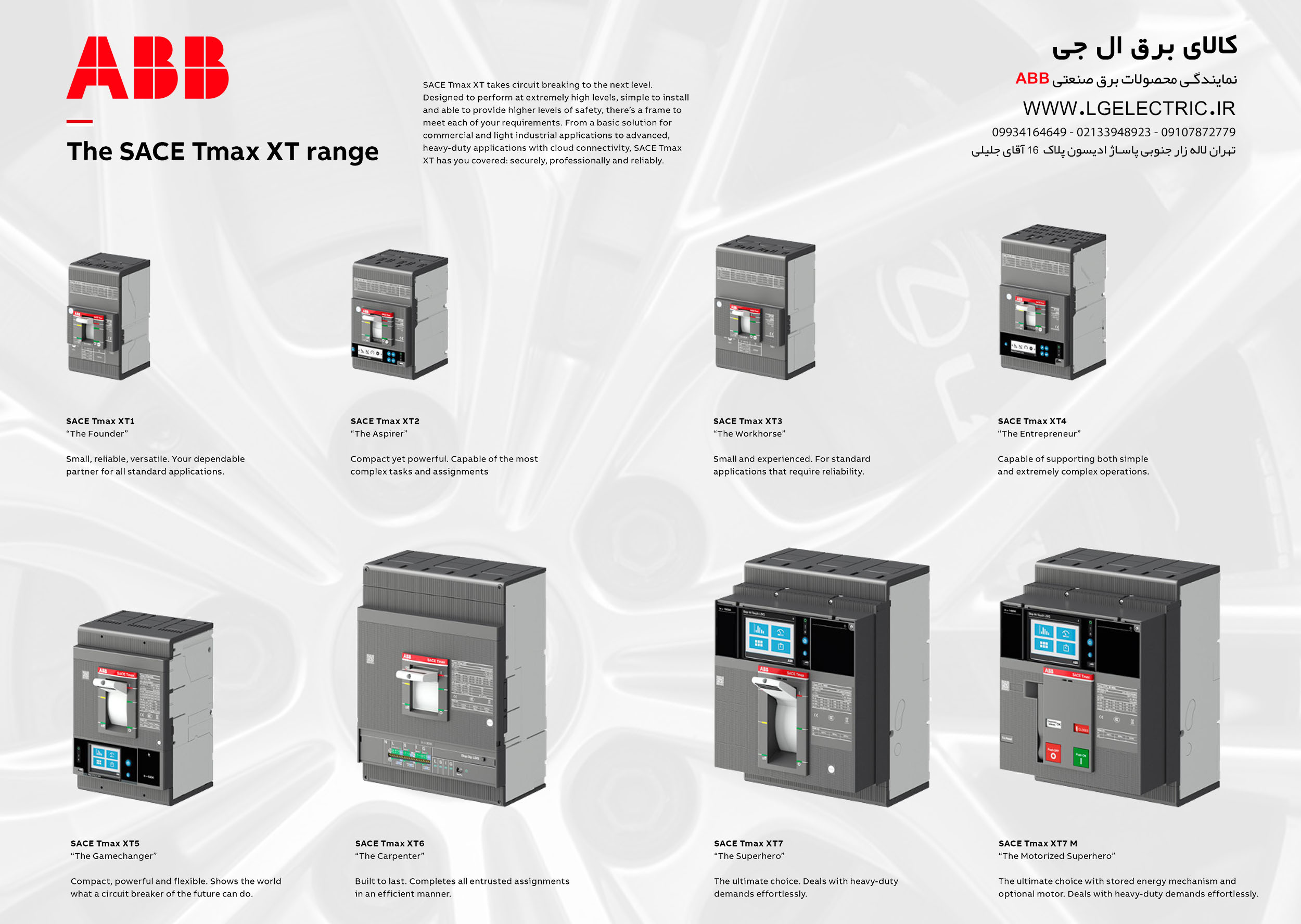

شرکت ABB سری جدید کلید های اتوماتیک خود را با تیپ XT تولید و عرضه میکند پس میتوانید به راحتی کلید های قدیمی T2 را با نمونه جدید و به روز آن یعنی XT2 در تابلو برق جایگزین کنید.
تمامی کلید های اتوماتیک ABB با تکنولوژی روز دنیا و استاندارد های سطح بالای جهانی در کشور ایتالیا تولید میشوند.
ABB در خط تولید خود از بروز ترین تجهیزات و ماشین آلات و همچنین مواد اولیه درجه یک استفاده میکند تا کیفیت و کارایی محصولات خود را به بهترین شکل گارانتی کند.
محصولات برق و اتوماسیون صنعتی ABB در دنیا معروف به "سنگین کار بودن" میباشند ABB تمامی محصولات خود را برای کارکرد در محیط های خشن و با تنش مکانیکی بالا و همچنین استفاده در شرایط آب و هوایی بسیار گرم طراحی و تولید میکند تا حتی در بدترین محیط کاری این محصولات عملکردی بی نقص و خارق العاده از خود نشان بدهند.
مصرف عمده محصولات برق صنعتی و اتوماسیون ABB در صنایع نفت و گاز ، پتروشیمی ها ، کارخانه های سیمان ، کارخانجات فولاد و سایر فلزات میباشد.
لیست قیمت کلید اتوماتیک کمپکت ABB
جهت خرید و اطلاع از لیست قیمت کلید اتوماتیک ABB با مهندسین فروش کالای برق ال جی نمایندگی فروش محصولات ABB تماس بگیرید.
جهت دانلود PDF کاتالوگ کلید اتوماتیک ABB کلیک کنید.
برای اینکه مناسب ترین و بهترین قیمت کلید اتوماتیک ABB و یا لیست قیمت کلید اتوماتیک ABB را بخواهید میتوانید با ما از طریق شماره - 02133948923 - 09107872779 - 09934164649 در ارتباط باشید.
محصولات برق صنعتی برند ABB شامل محصولات حفاظت، کلیدهای اتوماتیک با استفاده از آخرین فناوری‌ها و طراحی‌های مدرن تولید میشوند.
ABB برای افزایش بازدهی، به صورت مداوم در جهت بهبود کیفیت محصولات خود کار میکند. استفاده از استانداردهای بین‌المللی و روش‌های حرفه‌ای در تولید این محصولات، باعث ارائه محصولات با کیفیت بالا و عملکرد قابل اعتماد شده‌است.
از آنجا که محصولات برق صنعتی برند ABB در صنایع مختلف مانند صنایع نفت و گاز، صنایع فلزی، انرژی و بازیافت، حمل و نقل، ساختمان و ... کاربرد دارند، به همین دلیل کیفیت بالای این محصولات بسیار مهم است.
کلید اتوماتیک ABB یک دستگاه حفاظتی است که زمانی که جریان در یک مدار بیشتر از مقدار تعیین شده بود ، به صورت خودکار مدار را قطع میکند. کاربرد اصلی این دستگاه در حفاظت از تجهیزات الکتریکی و مدارها در مقابل جریان بیش از حد است.
کلید اتوماتیک یا کلید کمپکت (Circuit Breaker) وظیفۀ قطع یا وصل مدار الکتریکی را برعهده دارد. کلید اتوماتیک توان قطع و وصل جریان نامی و همچنین قطع و وصل جریان اتصال کوتاه و اضافه بار را دارد.
این وسیله در بارهای اضافی از پیش تعیین شده بدون آسیب رسیدن به کلید، مدار را قطع می کند. بنابراین کلید قطع مدار وسیله ای است ترکیبی که از یک کلید قطع و یک وسیله حفاظت جریان اضافی تشکیل شده است و عملکرد آن مشابه ترکیب کلید معمولی همراه با فیوز است.
کلید اتوماتیک ABB به عنوان یکی از محصولات برند ABB، در صنایع مختلفی مانند صنایع نفت و گاز، پتروشیمی ها، صنایع فولاد و سایر فلزات، برق و الکترونیک، ساختمان و زیرساخت‌های کارخانجات و ... استفاده می‌شود.
کلید اتوماتیک ABB دارای ویژگی‌هایی مانند کیفیتی بالاتر از استاندارد های جهانی، پایداری در طول زمان، دقت و پایداری در شرایط آب و هوایی مختلف، مصرف انرژی کم، عملکرد سریع و قابل اعتماد و ... است.
مشخصات فنی کلید اتوماتیک ABB XT2 | |
| جریان نامی | از 16 تا 160 آمپر |
| UI (ولتاژ عایقی یا ایزولاسیون ) | 1000 ولت |
| UIMP (ولتاژ ایمپالس) | 8 کیلو ولت |
| تعداد فاز | 3 و 4 پل |
| کلاس قطع بر اساس استاندارد IEC 60947-2 | |
| کلید اتوماتیک ABB XT2N | قدرت قطع 36 کیلوآمپر |
| کلید اتوماتیک ABB XT2S | قدرت قطع 50 کیلوآمپر |
| کلید اتوماتیک ABB XT2H | قدرت قطع 70کیلوآمپر |
| کلید اتوماتیک ABB XT2L | قدرت قطع 120 کیلوآمپر |
| کلید اتوماتیک ABB XT2V | قدرت قطع 200 کیلوآمپر |
کالای برق ال جی نمایندگی محصولات ABB در ایران میباشد و پخش محصولات این برند را برعهده دارد.
میتوانید برای خرید انواع محصولات ABB با مراجعه به فروشگاه ما و یا شماره های تماس با ما در ارتباط باشید.
تمامی محصولات معرفی شده در سایت موجود هستند به دلیل محاسبه قیمت این محصول با یورو و دلار و همچنین متغییر بودن نرخ ارز ، قیمت محصولات در سایت درج نمی شوند لذا خواهشمند است جهت اطلاع از قیمت عمده قطعات ، مشاوره و خرید با فروشگاه تماس بگیرید.
لیست قیمت کلید اتوماتیک ABB
| نام کالا | فی به ریال |
قیمت کلید اتوماتیک ABB SACE Tmax XT2 | لطفا تماس بگیرید |
آدرس فروشگاه مرکزی ABB تهران :
خیابان لاله زار جنوبی - پاساژ ادیسون - پلاک 16 - کالای برق ال جی (آقای جلیلی)
شماره تماس:
02133948923 - 09934164649
09107872779
کد های فنی کلید اتوماتیک ABB XT2N
SACE XT2N (36 kA) TMD/TMA - Front terminals (F)
| کد فنی 4 پل | کد فنی 3 پل | نام کلید اتوماتیک |
| 1SDA067031R1 | 1SDA067010R1 | XT2N 160 TMD 16-300 |
| 1SDA067032R1 | 1SDA067011R1 | XT2N 160 TMD 20-300 |
| 1SDA067033R1 | 1SDA067012R1 | XT2N 160 TMD 25-300 |
| 1SDA067034R1 | 1SDA067013R1 | XT2N 160 TMD 32-320 |
| 1SDA067035R1 | 1SDA067014R1 | XT2N 160 TMA 40-400 |
| 1SDA067036R1 | 1SDA067015R1 | XT2N 160 TMA 50-500 |
| 1SDA067037R1 | 1SDA067016R1 | XT2N 160 TMA 63-630 |
| 1SDA067038R1 | 1SDA067017R1 | XT2N 160 TMA 80-800 |
| 1SDA067039R1 | 1SDA067018R1 | XT2N 160 TMA 100-1000 |
| 1SDA067042R1 | 1SDA067019R1 | 5 XT2N 160 TMA 125-1250 |
| 1SDA067043R1 | 1SDA067020R1 | XT2N 160 TMA 160-1600 |
| 1SDA067040R1 | XT2N 160 TMA 125-1250 InN=50% | |
| 1SDA067041R1 | XT2N 160 TMA 160-1600 InN=50% |
SACE XT2N (36 kA) Ekip LS/I - Front terminals (F)
| 1SDA067090R1 | 1SDA067054R1 | XT2N 160 Ekip LS/I In=10A |
| 1SDA067091R1 | 1SDA067055R1 | XT2N 160 Ekip LS/I In=25A |
| 1SDA067092R1 | 1SDA067056R1 | XT2N 160 Ekip LS/I In=63A |
| 1SDA067093R1 | 1SDA067057R1 | XT2N 160 Ekip LS/I In=100A |
| 1SDA067095R1 | 1SDA067058R1 | XT2N 160 Ekip LS/I In=160A |
SACE XT2N (36 kA) Ekip LSI - Front terminals (F)
| 1SDA067102R1 | 1SDA067067R1 | XT2N 160 Ekip LSI In=10A |
| 1SDA067103R1 | 1SDA067068R1 | XT2N 160 Ekip LSI In=25A |
| 1SDA067104R1 | 1SDA067069R1 | XT2N 160 Ekip LSI In=63A |
| 1SDA067105R1 | 1SDA067070R1 | XT2N 160 Ekip LSI In=100A |
| 1SDA067107R1 | 1SDA067071R1 | XT2N 160 Ekip LSI In=160A |
SACE XT2N (36 kA) Ekip LSIG - Front terminals (F)
| 1SDA067108R1 | 1SDA067072R1 | XT2N 160 Ekip LSIG In=10A |
| 1SDA067109R1 | 1SDA067073R1 | XT2N 160 Ekip LSIG In=25A |
| 1SDA067110R1 | 1SDA067074R1 | XT2N 160 Ekip LSIG In=63A |
| 1SDA067111R1 | 1SDA067075R1 | XT2N 160 Ekip LSIG In=100A |
| 1SDA067113R1 | 1SDA067076R1 | XT2N 160 Ekip LSIG In=160A |
کد های فنی کلید اتوماتیک ABB XT2S
SACE XT2S (50 kA) TMD/TMA - Front terminals (F)
| کد فنی 4 پل | کد فنی 3 پل | نام کلید اتوماتیک |
| 1SDA067571R1 | 1SDA067550R1 | XT2S 160 TMD 16-300 |
| 1SDA067572R1 | 1SDA067551R1 | XT2S 160 TMD 20-300 |
| 1SDA067573R1 | 1SDA067552R1 | XT2S 160 TMD 25-300 |
| 1SDA067574R1 | 1SDA067553R1 | XT2S 160 TMD 32-320 |
| 1SDA067575R1 | 1SDA067554R1 | XT2S 160 TMA 40-400 |
| 1SDA067576R1 | 1SDA067555R1 | XT2S 160 TMA 50-500 |
| 1SDA067577R1 | 1SDA067556R1 | XT2S 160 TMA 63-630 |
| 1SDA067578R1 | 1SDA067557R1 | XT2S 160 TMA 80-800 |
| 1SDA067579R1 | 1SDA067558R1 | XT2S 160 TMA 100-1000 |
| 1SDA067582R1 | 1SDA067559R1 | XT2S 160 TMA 125-1250 |
| 1SDA067583R1 | 1SDA067560R1 | XT2S 160 TMA 160-1600 |
| 1SDA067580R1 | XT2S 160 TMA 125-1250 InN=50% | |
| 1SDA067581R1 | XT2S 160 TMA 160-1600 InN=50% |
SACE XT2S (50 kA) Ekip LS/I - Front terminals (F)
| 1SDA067834R1 | 1SDA067801R1 | XT2S 160 Ekip LS/I In=25A |
| 1SDA067835R1 | 1SDA067802R1 | XT2S 160 Ekip LS/I In=63A |
| 1SDA067836R1 | 1SDA067803R1 | XT2S 160 Ekip LS/I In=100A |
| 1SDA067838R1 | 1SDA067804R1 | XT2S 160 Ekip LS/I In=160A |
SACE XT2S (50 kA) Ekip LSI - Front terminals (F)
| 1SDA067846R1 | 1SDA067811R1 | XT2S 160 Ekip LSI In=25A |
| 1SDA067847R1 | 1SDA067812R1 | XT2S 160 Ekip LSI In=63A |
| 1SDA067848R1 | 1SDA067813R1 | XT2S 160 Ekip LSI In=100A |
| 1SDA067850R1 | 1SDA067814R1 | XT2S 160 Ekip LSI In=160A |
SACE XT2S (50 kA) Ekip LSIG - Front terminals (F)
| 1SDA067852R1 | 1SDA067816R1 | XT2S 160 Ekip LSIG In=25A |
| 1SDA067853R1 | 1SDA067817R1 | XT2S 160 Ekip LSIG In=63A |
| 1SDA067854R1 | 1SDA067818R1 | XT2S 160 Ekip LSIG In=100A |
| 1SDA067856R1 | 1SDA067819R1 | XT2S 160 Ekip LSIG In=160A |
کد های فنی کلید اتوماتیک ABB XT2H
SACE XT2H (70 kA) TMD/TMA • Front terminals (F)
| کد فنی 4 پل | کد فنی 3 پل | نام کلید اتوماتیک |
| 1SDA067615R1 | 1SDA067594R1 | XT2H 160 TMD 16-300 |
| 1SDA067616R1 | 1SDA067595R1 | XT2H 160 TMD 20-300 |
| 1SDA067617R1 | 1SDA067596R1 | XT2H 160 TMD 25-300 |
| 1SDA067618R1 | 1SDA067597R1 | XT2H 160 TMD 32-320 |
| 1SDA067619R1 | 1SDA067598R1 | XT2H 160 TMA 40-400 |
| 1SDA067620R1 | 1SDA067599R1 | XT2H 160 TMA 50-500 |
| 1SDA067621R1 | 1SDA067600R1 | XT2H 160 TMA 63-630 |
| 1SDA067622R1 | 1SDA067601R1 | XT2H 160 TMA 80-800 |
| 1SDA067623R1 | 1SDA067602R1 | XT2H 160 TMA 100-1000 |
| 1SDA067626R1 | 1SDA067603R1 | XT2H 160 TMA 125-1250 |
| 1SDA067627R1 | 1SDA067604R1 | XT2H 160 TMA 160-1600 |
| 1SDA067624R1 | XT2H 160 TMA 125-1250 InN=50% | |
| 1SDA067625R1 | XT2H 160 TMA 160-1600 InN=50% |
SACE XT2H (70 kA) Ekip LS/I - Front terminals (F)
| 1SDA067891R1 | 1SDA067858R1 | XT2H 160 Ekip LS/I In=25A |
| 1SDA067892R1 | 1SDA067859R1 | XT2H 160 Ekip LS/I In=63A |
| 1SDA067893R1 | 1SDA067860R1 | XT2H 160 Ekip LS/I In=100A |
| 1SDA067895R1 | 1SDA067861R1 | XT2H 160 Ekip LS/I In=160A |
SACE XT2H (70 kA) Ekip I - Front terminals (F)
| 1SDA067897R1 | 1SDA067863R1 | XT2H 160 Ekip I In=25A |
| 1SDA067898R1 | 1SDA067864R1 | XT2H 160 Ekip I In=63A |
| 1SDA067899R1 | 1SDA067865R1 | XT2H 160 Ekip I In=100A |
| 1SDA067901R1 | 1SDA067866R1 | XT2H 160 Ekip I In=160A |
SACE XT2H (70 kA) Ekip LSI - Front terminals (F)
| 1SDA067903R1 | 1SDA067868R1 | XT2H 160 Ekip LSI In=25A |
| 1SDA067904R1 | 1SDA067869R1 | XT2H 160 Ekip LSI In=63A |
| 1SDA067905R1 | 1SDA067870R1 | XT2H 160 Ekip LSI In=100A |
| 1SDA067907R1 | 1SDA067871R1 | XT2H 160 Ekip LSI In=160A |
SACE XT2H (70 kA) Ekip LSIG - Front terminals (F)
| 1SDA067909R1 | 1SDA067873R1 | XT2H 160 Ekip LSIG In=25A |
| 1SDA067910R1 | 1SDA067874R1 | XT2H 160 Ekip LSIG In=63A |
| 1SDA067911R1 | 1SDA067875R1 | XT2H 160 Ekip LSIG In=100A |
| 1SDA067913R1 | 1SDA067876R1 | XT2H 160 Ekip LSIG In=160A |
SACE XT2L (120 kA) TMD/TMA - Front terminals (F)
SACE XT2L (120 kA) Ekip LS/I - Front terminals (F)
SACE XT2L (120 kA) Ekip LSI - Front terminals (F)
SACE XT2L (120 kA) Ekip LSIG - Front terminals (F)
| Code | Type |
| Only available with the Breaking Part + Trip unit solution | XT2L 160 |
SACE XT2V (150 kA) TMD/TMA - Front terminals (F)
SACE XT2V (150 kA) Ekip LS/I - Front terminals (F)
SACE XT2V (150 kA) Ekip LSI - Front terminals (F)
SACE XT2V (150 kA) Ekip LSIG - Front terminals (F)
| Code | Type |
| Only available with the Breaking Part + Trip unit solution | XT2V 160 |
SACE XT2 - Breaking part
| 4 poles | 3 poles | Type | Icu (415 V) |
| 1SDA068168R1 | 1SDA068163R1 | XT2N 160 Breaking part | 36 |
| 1SDA068169R1 | 1SDA068164R1 | XT2S 160 Breaking part | 50 |
| 1SDA068170R1 | 1SDA068165R1 | XT2H 160 Breaking part | 70 |
| 1SDA068171R1 | 1SDA068166R1 | XT2L 160 Breaking part | 120 |
| 1SDA068172R1 | 1SDA068167R1 | XT2V 160 Breaking part | 150 |
Ordering codes for XT2 Trip units
Trip units - Distribution protection
| 4 poles Code | 3 poles Code | Type |
| 1SDA067329R1 | 1SDA067296R1 | Ekip LS/I In=25A |
| 1SDA067330R1 | 1SDA067297R1 | Ekip LS/I In=63A |
| 1SDA067331R1 | 1SDA067298R1 | Ekip LS/I In=100A |
| 1SDA067333R1 | 1SDA067299R1 | Ekip LS/I In=160A |
| 1SDA067341R1 | 1SDA067306R1 | Ekip LSI In=25A |
| 1SDA067342R1 | 1SDA067307R1 | Ekip LSI In=63A |
| 1SDA067343R1 | 1SDA067308R1 | Ekip LSI In=100A |
| 1SDA067345R1 | 1SDA067309R1 | Ekip LSI In=160A |
| 1SDA067347R1 | 1SDA067311R1 | Ekip LSIG In=25A |
| 1SDA067348R1 | 1SDA067312R1 | Ekip LSIG In=63A |
| 1SDA068052R1 | 1SDA067313R1 | Ekip LSIG In=100A |
| 1SDA067350R1 | 1SDA067314R1 | Ekip LSIG In=160A |
| 1SDA100142R1 | 1SDA100100R1 | Ekip Touch LSI In=40A |
| 1SDA100143R1 | 1SDA100101R1 | Ekip Touch LSI In=63A |
| 1SDA100144R1 | 1SDA100102R1 | Ekip Touch LSI In=100A |
| 1SDA100145R1 | 1SDA100103R1 | Ekip Touch LSI In=160A |
| 1SDA100146R1 | 1SDA100104R1 | Ekip Touch LSIG In=40A |
| 1SDA100147R1 | 1SDA100105R1 | Ekip Touch LSIG In=63A |
| 1SDA100148R1 | 1SDA100106R1 | Ekip Touch LSIG In=100A |
| 1SDA100149R1 | 1SDA100107R1 | Ekip Touch LSIG In=160A |
| 1SDA100158R1 | 1SDA100116R1 | Ekip Hi-Touch LSI In=40A |
| 1SDA100159R1 | 1SDA100117R1 | Ekip Hi-Touch LSI In=63A |
| 1SDA100160R1 | 1SDA100118R1 | Ekip Hi-Touch LSI In=100A |
| 1SDA100161R1 | 1SDA100119R1 | Ekip Hi-Touch LSI In=160A |
| 1SDA100162R1 | 1SDA100120R1 | Ekip Hi-Touch LSIG In=40A |
| 1SDA100163R1 | 1SDA100121R1 | Ekip Hi-Touch LSIG In=63A |
| 1SDA100164R1 | 1SDA100122R1 | Ekip Hi-Touch LSIG In=100A |
| 1SDA100165R1 | 1SDA100123R1 | Ekip Hi-Touch LSIG In=160A |
کلیدهای اتوماتیک MCCB (Molded Case Circuit Breaker) یکی از عناصر اصلی در سیستم‌های توزیع نیرو به شمار می‌آیند و کاربردهای گوناگونی در بخش‌های مختلف صنعتی، تجاری و حتی مسکونی دارند. این کلیدها به دلیل تنوع در ظرفیت جریان و قابلیت‌های حفاظتی مختلف، انتخاب مناسبی برای محافظت از خطوط الکتریکی در برابر بارهای بیش از حد و اتصال کوتاه هستند. در ادامه به تشریح جامع‌تری از کاربردهای MCCBها می‌پردازیم:
حفاظت از تجهیزات الکتریکی:
MCCBها به گونه‌ای طراحی شده‌اند که می‌توانند تجهیزات الکتریکی را در برابر اضافه بار یا جریان اتصال کوتاه حفاظت نمایند. این ویژگی خصوصاً در تجهیزات صنعتی با ارزش که نیازمند حفاظت دقیق هستند، مثل موتورها، ترانسفورماتورها و دیگر ماشین‌آلات صنعتی، از اهمیت ویژه‌ای برخوردار است.
توزیع انرژی:
در ساختمان‌های تجاری بزرگ و کمپلکس‌های صنعتی که نیاز به توزیع یکپارچه و مدیریت شده نیرو دارند، MCCBها نقش اساسی در فرآیند توزیع انرژی دارند. آن‌ها توزیع کننده‌ی اصلی جریان الکتریکی به شاخه‌ها و زیرشاخه‌های مختلف هستند و به عنوان نقطه‌ی تمرکزی برای کنترل و مدیریت جریان الکتریکی عمل می‌کنند.
سیستم‌های HVAC و تاسیساتی:
کلیدهای MCCB می‌توانند در سیستم‌های گرمایشی، تهویه و تبرید (HVAC) که جریان‌های الکتریکی قابل توجهی دارند و نیازمند محافظت در برابر شرایط اضطراری میباشند، به کار گرفته شوند.
مراکز داده و اتاق‌های سرور:
مراکز داده و اتاق‌های سرور که حاوی تجهیزات بسیار حساس و پر هزینه هستند، برای جلوگیری از هر گونه اختلال ناشی از نوسانات نیرو یا خرابی‌های الکتریکی به استقرار سیستم حفاظتی ایمن و قابل اعتماد نیازمندند.
سیستم‌های نیروگاهی:
در نیروگاه‌ها، که تولید و توزیع انرژی در سطوح وسیعی انجام می‌شود، MCCBها به عنوان یک بخش حیاتی برای جلوگیری از خطرات ناگهانی که می‌تواند به وجود آید و همچنین به عنوان بخشی از سیستم فرمان و کنترل بکار رفته‌اند.
محافظت از سیستم‌های فتوولتائیک (PV) و انرژی تجدیدپذیر:
در حوزه انرژی‌های تجدیدپذیر، MCCBها برای حفاظت از سیستم‌های فتوولتائیک در برابر نوسانات و جریان‌های غیرمعمولی استفاده میشوند و نقش مهمی در تضمین ایمنی و بهره‌وری طولانی‌مدت این تجهیزات دارند.
کاربردهای مختلف:
علاوه بر این‌ها، MCCBها می‌توانند در کاربردهای گوناگون دیگری مانند سیستم‌های روشنایی، پمپ‌های بزرگ، جرثقیل‌های صنعتی و انواع و اقسام دیگری از تجهیزات که نیاز به محافظت دارند، مورد استفاده قرار گیرند.
کلیدهای MCCB با این قابلیت‌ها به یک بخش ضروری در هر سیستم توزیع الکتریکی تبدیل شده‌اند و نقش کلیدی در تضمین ایمنی، بهره‌وری و پایداری سیستم‌های الکتریکی ایفا می‌کنند.
دیدگاه خود را بنویسید
